Складные ворота с нижней направляющей

Готовые решения

  • С нижней направляющей
Промышленные складные ворота DoorHan IFG-LG
Промышленные складные ворота DoorHan IFG-LG
белый RAL 9003, IFG-LG, ручное, складные (складчатые)
Цена:
352 729 руб.
317 456.10 руб.
Заказать
Ворота промышленные складчатые DoorHan IFG-LG
Ворота промышленные складчатые DoorHan IFG-LG
белый RAL 9003, IFG-LG, ручное, складные (складчатые)
Цена:
286 950 руб.
258 255 руб.
Заказать

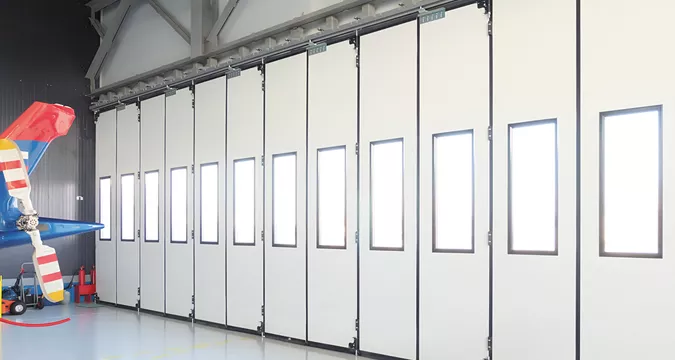

Для перекрытия огромных проемов, ширина которых составляет от 2500 до 30 000 мм, а высота от 2000 до 8000 мм, используют складчатые промышленные ворота с нижней направляющей.

Сферы использования:

  • большие гаражи;
  • склады;
  • ангары;
  • автосалоны;
  • депо автотранспорта и иные масштабные объекты.



Больше информацииМеньше информацииarrow-right-blue

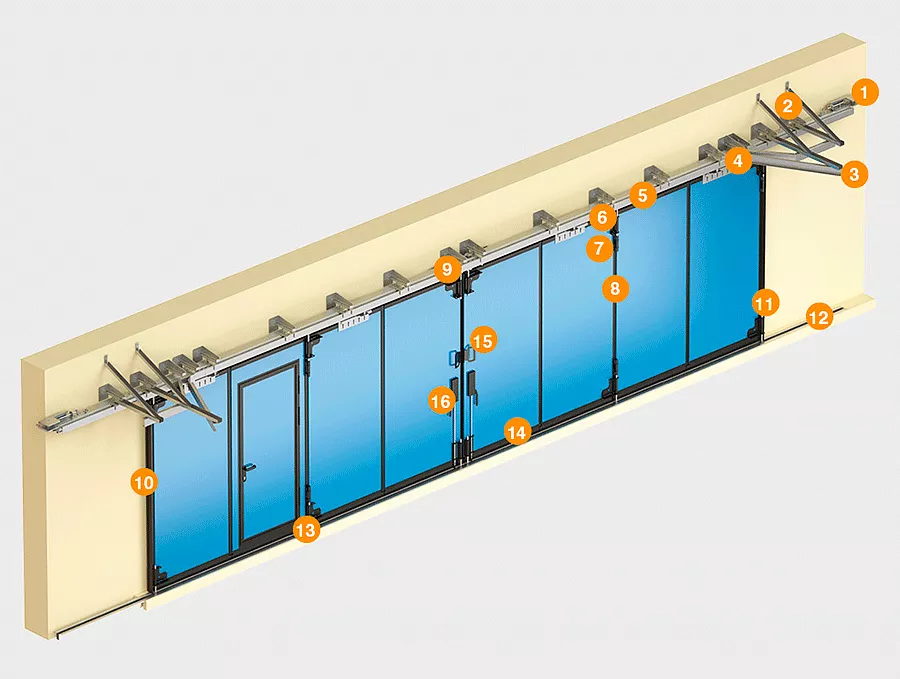

Конструкция складчатых промышленных ворот с нижней направляющей
  • Кронштейн крепления привода с натяжителем
  • Кронштейн крепления к стене
  • Отклоняющая система с раскосами
  • Верхний направляющий ролик
  • Несущая стальная балка
  • Регулируемая роликовая опора
  • Кронштейн крепления роликовой опоры
  • Петля
  • Кронштейн крепления полотна ворот к цепи
  • Концевой резиновый уплотнитель
  • Шиповой резиновый уплотнитель
  • Нижний направляющий профиль
  • Нижний ролик
  • Щеточный уплотнитель
  • Стальная ручка
  • Вертикальная ригельная задвижка

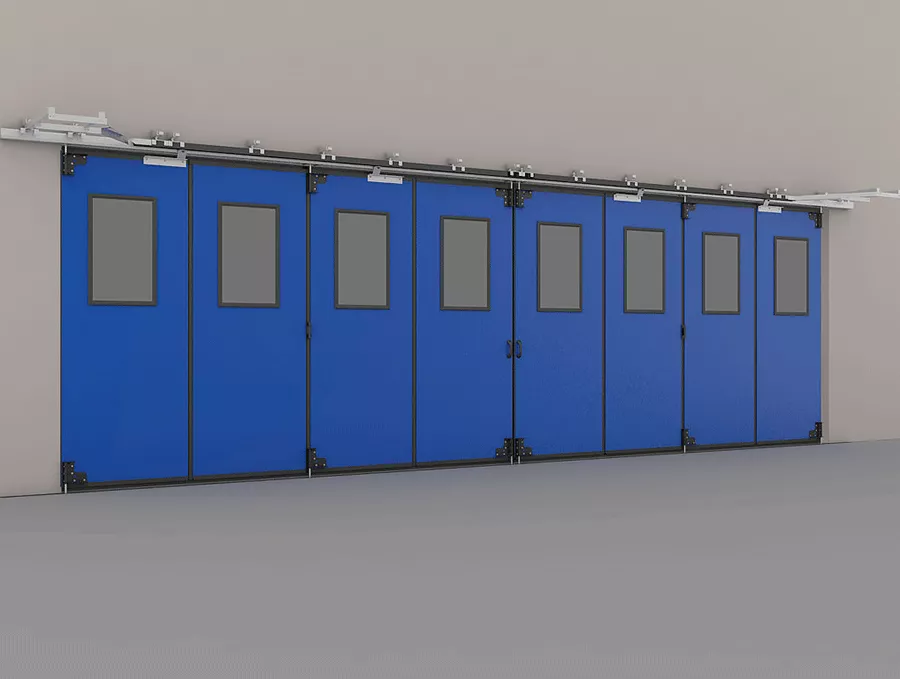

Внешний вид складчатых ворот с нижней направляющей
  • Поверхности
  • Цвета
Гладкая (внешняя) Гладкая (внешняя)
RAL 9003 белый RAL 9003 белый
RAL 8014 коричневый RAL 8014 коричневый
RAL 5005 синий RAL 5005 синий
RAL 6005 зеленый RAL 6005 зеленый
RAL 3005 бордовый RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый) RAL 9006 серебристый (бело-алюминиевый)
RAL 1014 бежевый RAL 1014 бежевый
RAL 7004 серый RAL 7004 серый
Нестандартный цвет по карте RAL Нестандартный цвет по карте RAL
Характеристики складчатых ворот с нижней направляющей
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
Воздухонепроницаемость по ГОСТ 26602.2-99, Па 50
Водонепроницаемость по ГОСТ 26602.2-99, Па 50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ 26602.5-2001 480
(класс Г)

Приведенное сопротивление теплопередаче, м² * °С/Вт 0,65 при толщине сэндвич-панели 55 мм
Безотказность, количество циклов открывания-закрывания, не менее 20 000 минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м² 25 при толщине сэндвич-панели 55 мм
Группа горючести по ГОСТ 30244-94 Г2
(умеренно горючие)
при толщине сэндвич-панели 55 мм
Группа воспламеняемости по ГОСТ 30402-96 В2
(умеренно воспламеняемые)
при толщине сэндвич-панели 55 мм
Параметр Показатель
Ширина проема, мм 2 500–30 000
Высота проема, мм 2 000–8 000
Притолока, мм от 350
Пристенки, мм от 435 до 2 204
Упаковка в дерево Характеристики упаковки
Состав пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски
Длина, мм длина упаковки зависит от длины сэндвич-панелей
Ширина, мм ширина упаковки равна ширине сэндвич-панелей + 150 мм
Высота, мм высота упаковки зависит от количества сэндвич-панелей
Комплектация складчатых ворот с нижней направляющей
  • Базовая
  • Дополнительная
Полотно ворот
Полотно ворот. Сэндвич-панели толщиной 55 мм, заполненные пенополиуретаном. Отлично держат тепло и не допускают промерзания. Поставка осуществляется в собранном виде: полотно, петли, ролики, резиновые уплотнители. По желанию заказчика материалы могут быть изменены
Направляющая верхняя

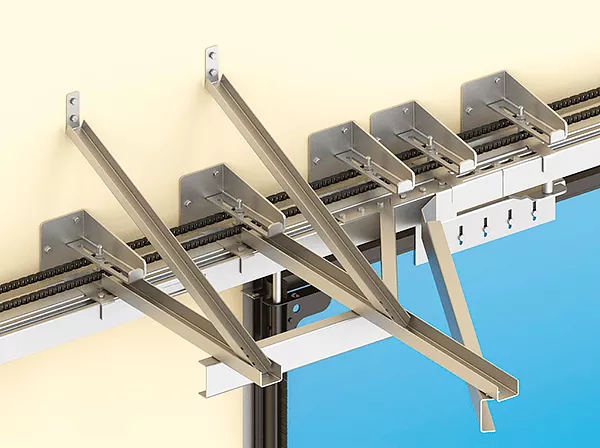

Верхняя направляющая с отклоняющими системами. Формирует компактную пачку панелей.
Направляющая нижняя

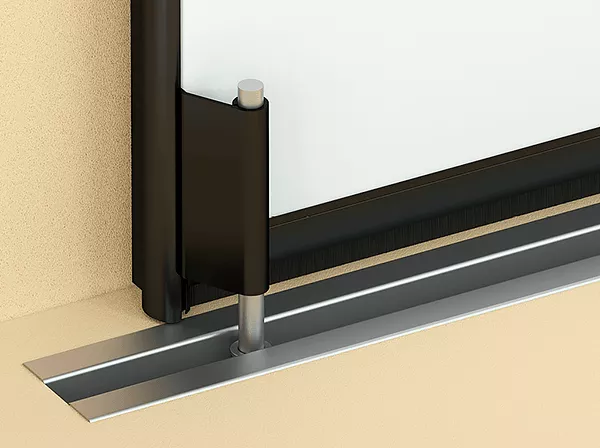

Нижняя направляющая. Обеспечивает перемещение полотна ворот, а также его надежное сопротивление ветровой нагрузке.
Ручка стальная

Стальная ручка. Необходима для корректного ручного (механического) открытия/закрытия полотна.

Ригельная задвижка

Ригельная задвижка. Предназначена для запирания ворот изнутри помещения для предотвращения их свободного открытия.

Щеточный уплотнитель

Щеточный уплотнитель. Крепится по краям полотна и обеспечивает герметизацию помещения при закрытии ворот.

Окно

Окно из прозрачного поликарбоната толщиной 3 миллиметра в алюминиевой раме.



Калитка

Калитка в одной цветовой гамме с воротами с каркасом из алюминиевой рамы классического черного цвета RAL 9005.

Монтаж складчатых ворот с нижней направляющей
  • Подготовка
  • Способы

Необходимые замеры осуществляют внутри помещения. Каждая величина измеряется минимум в 3-х точках.

•    высота от пола до верхней части проема (H);

•    расстояние между краями проема (B);

•    высота от верней части проема до потолка (притолока) -(h);

•    расстояние от проема до препятствия (b1/b2).

На внутренней стороне стены. Актуально, если позволяют параметры проема. Направляющие и механизм привода надежно защищены и спрятаны от посторонних лиц;

На внешней стороне.Используются при наличии дефицита свободного пространства внутри помещения либо проем не соответствует требованиям внутренней установке.

Документация по складчатым воротам с нижней направляющей
Условия эксплуатации складчатых ворот с нижней направляющей
  • не забывайте о периодическом осмотре и техническом обслуживании для сохранения внешнего вида и увеличения срока эксплуатации;
  • для ручного открытия/закрытия ворот используется только предназначенная для этого ручка;
  • избегайте ударов по воротам, не создавайте препятствий для их свободного открытия/закрытия;
  • держите в чистоте ролики и направляющие;
  • не допускайте нахождения человека, животных либо посторонних предметов в проеме во время движения ворот.
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Для чего подходят промышленные складные ворота?
arrow
Складные ворота подходят для установки в складские и гаражные комплексы, автотранспортные депо, автосалоны и выставочные комплексы, монтажно-испытательные корпуса, стадионы и спортивные сооружения, цеха с мостовыми кранами, авиационные ангары и эллинги для хранения и обслуживания воздушных судов.
Какие складные ворота лучше выбрать?
arrow
Выбор типа складных ворот зависит от назначения объекта и необходимых размеров ворот. Более подробно читайте в статье.
Какой должен быть размер проема для промышленных ворот?
arrow
Проем может быть абсолютно любого размера, т. к. ворота изготавливаются по вашему индивидуальному размеру.
Какие существуют дополнительные опции складных ворот?
arrow
Автоматизации ворот, а также установка панорамного заполнения, окон и калиток.
Где можно купить складные ворота?
arrow
Вы можете осуществить заказ из любой точки России. Наш специалист приедет и детально проконсультирует по всем вопросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
