Скоростные рулонные ПВХ ворота Дорхан SDF

Готовые решения

  • DoorHan SDF
Скоростные рулонные ворота DoorHan SPEEDROLL SDF
Скоростные рулонные ворота DoorHan SPEEDROLL SDF
синий RAL 5002, SpeedRoll SDF, датчик радар (2 шт.), скоростные рулонные
Цена:
397 982 руб.
358 183.80 руб.
Заказать
Скоростные рулонные ворота для пищевой промышленности DoorHan
Скоростные рулонные ворота для пищевой промышленности DoorHan
белый RAL 9010, SpeedRoll SDF, шнуровой выключатель (2 шт.) , скоростные рулонные
Цена:
384 183 руб.
345 764.70 руб.
Заказать

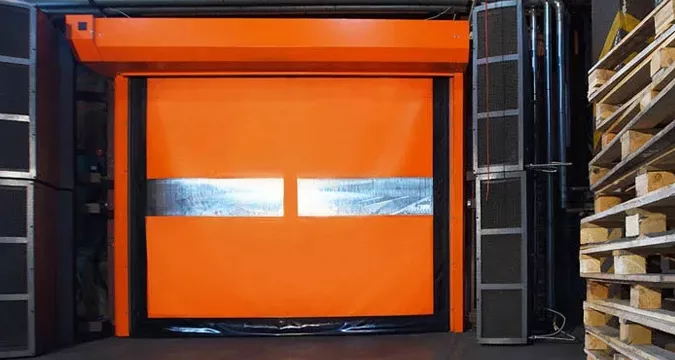

Модель скоростных ворот SPEEDROLL SDF получила широкое распространение на различных объектах, относящихся к пищевой индустрии. Кроме того, данное изделие активно применяется на промышленных предприятиях, в производственных цехах, торговых точках, складах и прочих зданиях, где необходима полная изоляция помещения от неблагоприятных внешних факторов и поддержание определенного микроклимата.

Конструкция скоростных рулонных ворот SPEEDROLL SDF
  1. Электрический привод
  2. Вал
  3. Короб вала
  4. Полотно ворот
  5. Прозрачная вставка (окно-панель)
  6. Стойка
  7. Направляющая для движения полотна
  8. Нижняя кромка полотна
  9. Фотоэлемент
  10. Блок управления
Внешний вид скоростных рулонных ворот SPEEDROLL SDF
  • Цвет каркаса
  • Цвет полотна
  • Поверхности
RAL 9010 (белый) RAL 9010 (белый)
RAL 5002 (синий) RAL 5002 (синий)
RAL 6026 (зеленый) RAL 6026 (зеленый)
RAL 9006 (серебристый) RAL 9006 (серебристый)
RAL 1003 (желтый) RAL 1003 (желтый)
RAL 3002 (красный) RAL 3002 (красный)
RAL 2004 (оранжевый) RAL 2004 (оранжевый)
RAL 9010 (белый) RAL 9010 (белый)
RAL 5002 (синий) RAL 5002 (синий)
RAL 6026 (зеленый) RAL 6026 (зеленый)
RAL 9006 (серебристый) RAL 9006 (серебристый)
RAL 1003 (желтый) RAL 1003 (желтый)
RAL 3000 (красный) RAL 3000 (красный)
RAL 2004 (оранжевый) RAL 2004 (оранжевый)
Каркас ворот из нержавеющей стали ASIS 304 Каркас ворот из нержавеющей стали ASIS 304
Характеристики скоростных рулонных ворот SPEEDROLL SDF
  • Технические
  • Размеры
  • Упаковка
Параметр Значение Примечание
Ветровая нагрузка, км/ч CLASS2 (до 90) для ворот до 3 800 × 3 800 мм
Ветровая нагрузка, км/ч CLASS3 (до 120) для ворот до 3 000 × 3 000 мм
Скорость открывания, м/с 2,0 ворота до 3 000 × 3 000 мм
Скорость открывания, м/с 1,5 ворота до 3 800 × 3 800 мм
Скорость закрывания, м/с 0,5
Диапазон рабочих температур, °С от 0 до +50
Мощность, Вт 1 500
Класс защиты IP IP54 концевые положения отслеживаются энкодером
Напряжение питания, В 220 В / 50 Гц однофазное
Напряжение питания, В 380 В / 50 Гц трехфазное
Безотказность, количество циклов открывания-закрывания, не менее 1 500 000 зависит от условий эксплуатации
Параметр Показатель
Ширина проема, мм от 1 600 до 3 800
Высота проема, мм от 1 700 до 3 800
Притолока, мм от 550
Пристенки, мм от 175 до 400
Упаковка в дерево Характеристики упаковки
Состав упаковка представляет собой деревянный ящик из бруса, между узлами проложен каpтон, все закреплено хомутами
Длина, мм зависит от длины составных частей ворот
Ширина, мм от 640 до 705
Высота, мм от 480 до 730
Комплектация скоростных рулонных ворот SPEEDROLL SDF
  • Базовая
  • Дополнительная
Стойки и короба
Стойки и короба сделаны из оцинкованной стали, чтобы продлить срок службы конструкции и уберечь ее от коррозии.
Вал из оцинкованной стали
Вал из оцинкованной стали. Диаметр — 90/130 миллиметров.
Направляющие
Экструзионные полиэтиленовые направляющие.

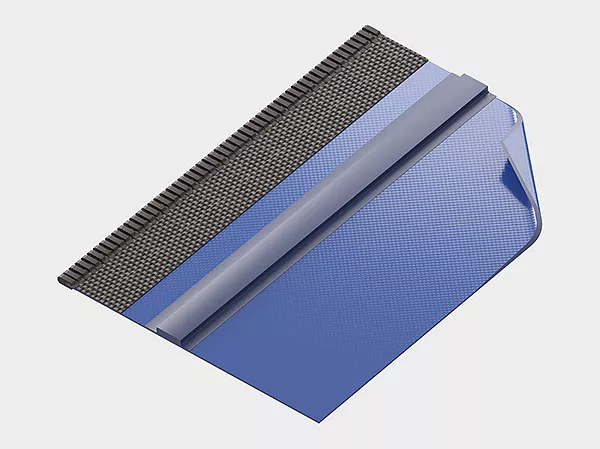

Полотно

ПВХ полотно армированное. Плотность изделия 900–1 200 г/м²;

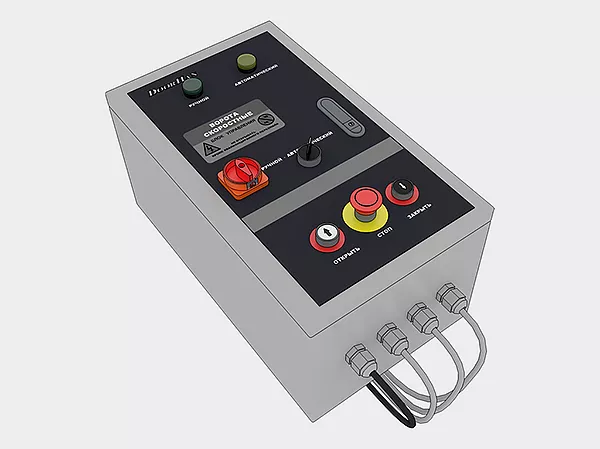

Блок управления
Блок управления воротами. Расположен в металлическом шкафу размером 300х400х150 мм. Обладает IP54 классом защиты. В комплекте имеется частотный преобразователь;

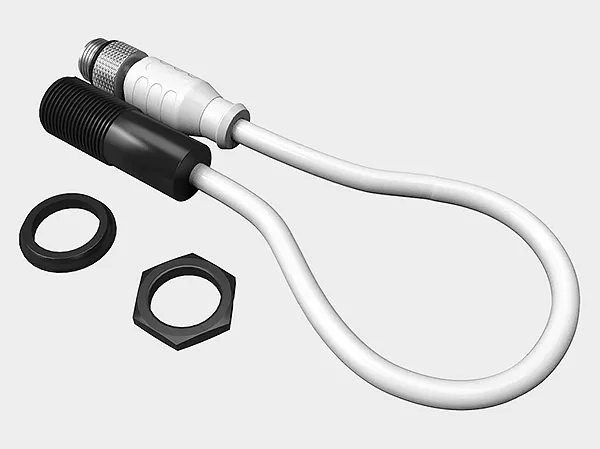

Фотоэлементы

Фоточувствительные элементы. Устанавливаются по бокам стен в верхних точках на расстоянии 500 мм от поверхности пола. Предназначены для обнаружения неправильной размотки полотна в режиме открытия.

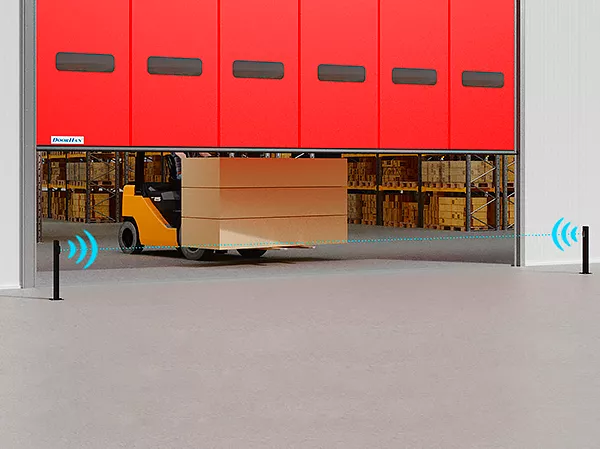

Выносные фотоэлементы
Наружные фоточувствительные элементы на столбиках и сигнальные лампочки.
Вал из нержавеющей стали
Вал из нержавеющей стали AISI304.
Корпус блока управления

Также при желании покупатель может заказать в качестве дополнительной комплектации корпус управляющего блока, изготовленного из нержавеющей стали марки AISI304.

Подогрев
Подогрев систем привода и стоек.
Дополнительная защита
Дополнительная защита. Если при закрытии системы нижняя чувствительная кромка ворот упирается в препятствие, сигнал об этом поступает в блок управления и движение прекращается. При отключении электроэнергии ворота открываются автоматически, используя противовес.
Монтаж скоростных рулонных ворот SPEEDROLL SDF
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

Перед выполнением монтажных работ по установке скоростных ворот рулонного типа обслуживающий персонал обязан провести предварительные замеры проема объекта с внутренней стороны. Рекомендуется производить измерение по трем различным точкам для обеспечения точности итоговых замеров.

Скоростные рулонные ворота SPEEDROLL SDF устанавливается накладным методом.

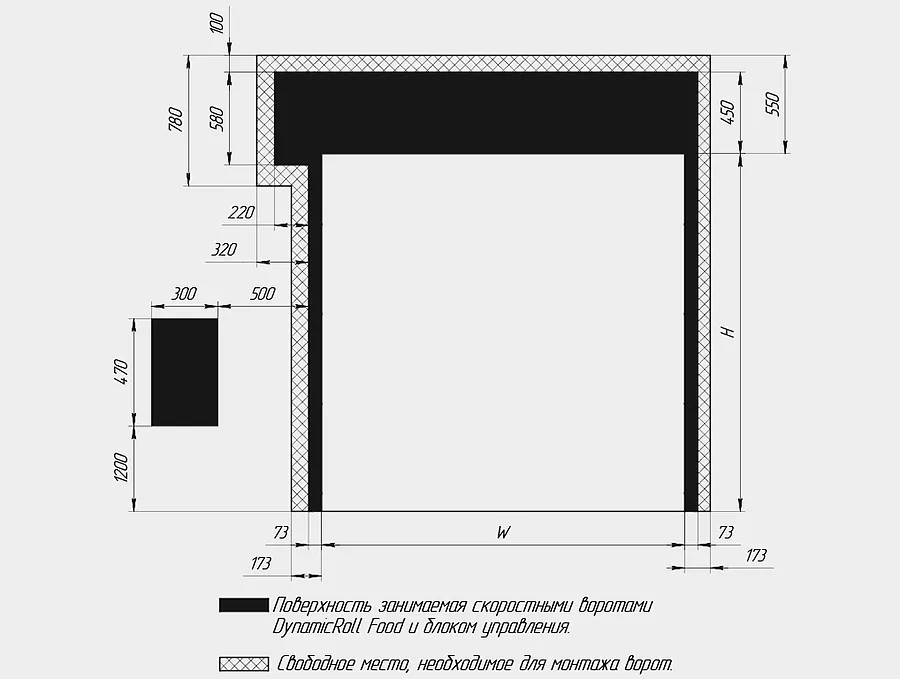

Общий вид ворот с приводом сбоку (привод слева / привод справа).

Усл. обозначение,
наименование параметра
Расчетная формула
B, мм Ширина проема от 1 600 до 3 800
H, мм Высота проема от 1 700 до 3 800
Условия эксплуатации скоростных рулонных ворот SPEEDROLL SDF

Для более эффективного использования устройства необходимо тщательно изучить правила обращения и технического обслуживания скоростных ворот рулонного типа. Соблюдение условий эксплуатации позволит продлить функционирование изделия на более длительный срок, а также обеспечить плавную и надежную работу конструкции.

  1. Необходимо исключить установку модели SPEEDROLL SDF на объектах, расположенных в местах с высокой ветровой нагрузкой, включая переменные ветра и сквозняки. К таким зонам относится морское побережье либо другое открытое для сильных ветров пространство, а также многоярусные здания (паркинги), сложноконфигурационные постройки, имеющие множество входов-выходов и тому подобные объекты. Для аналогичных условий производитель рекомендует воспользоваться конструкцией ворот серии SpeedFold либо спиральными воротами HSSD.
  2. Для достижения надежного и бесперебойного функционирования конструкции необходимо проведение систематических технических работ по обслуживанию ворот.
  3. Закрывать и открывать ворота вручную разрешается только при помощи специального инструмента (воротка).
  4. Направляющие, по которым движется полотно, должны содержаться в чистоте и регулярно очищаться от скоплений пыли и грязи.
  5. Запрещено воздействовать на какие-либо элементы конструкции силовым или механическим путем.
  6. Нельзя находиться в проеме зданий во время движения ворот людям, животным, иным предметам, а также каким-либо образом мешать свободному проходу полотна.

7.      При касании краем полотна препятствия сработает самовосстановление устройства. Но в случае сильного удара существует возможность поломки чувствительных элементов системы восстановления, и она может не сработать.

Видео скоростных рулонных ворот SPEEDROLL SDF
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Для чего подходят скоростные рулонные ПВХ ворота?
arrow
Скоростные ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения.
Какие скоростные ворота лучше выбрать?
arrow
Выбор типа складных ворот зависит от назначения объекта и необходимых размеров ворот. Более подробно читайте в статье.
Каковы габариты проема под установку скоростных ворот?
arrow
Габариты проема под установку скоростных ворот: ширина проема до 40000 мм, высота проема до 40000 мм.
Где можно купить скоростные ворота?
arrow
Вы можете осуществить заказ из любой точки России. Наш специалист приедет и детально проконсультирует по всем вопросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
Каковы габариты проема под установку распашных ворот?
arrow
Габариты проема под установку распашных ворот: ширина проема до 5000 мм, высота проема до 5000 мм.
