Легкой серии DHOUSL

Готовые решения

  • Легкой серии DHOUSL DoorHan
Тамбур DoorHan перегрузочный 3400x3400
Тамбур DoorHan перегрузочный 3400x3400
белый RAL 9003, DHOUSL
Цена:
339 499 руб.
305 549.10 руб.
Заказать
Перегрузочный тамбур черного цвета DoorHan 3400x3400
Перегрузочный тамбур черного цвета DoorHan 3400x3400
черный RAL 9005, DHOUSL
Цена:
339 499 руб.
305 549.10 руб.
Заказать
Тамбур перегрузочный DoorHan 3400х3200
Тамбур перегрузочный DoorHan 3400х3200
черный RAL 9005, DHOUSL
Цена:
339 498 руб.
305 548.20 руб.
Заказать
Перегрузочный табур DoorHan серии DHOUSL 3400х3200
Перегрузочный табур DoorHan серии DHOUSL 3400х3200
черный RAL 9005, DHOUSL
Цена:
339 499 руб.
305 549.10 руб.
Заказать
Тамбур перегрузочный легкой серии DoorHan синий DHOUSL 3400х3000
Тамбур перегрузочный легкой серии DoorHan синий DHOUSL 3400х3000
DHOUSL
Цена:
339 495 руб.
305 545.50 руб.
Заказать
Тамбур перегрузочный легкой серии DoorHan черный DHOUSL 3400х3000
Тамбур перегрузочный легкой серии DoorHan черный DHOUSL 3400х3000
DHOUSL
Цена:
339 496 руб.
305 546.40 руб.
Заказать

Поддержание микроклимата в помещении и экономия пространства будет эффективным с перегрузочным тамбуром, который выносится на улицу. Он служит для организации герметизации и установки уравнительной платформы, что упрощает логистические задачи, возникающие во время погрузочно-разгрузочных работ.

Такое оборудование пользуется большим спросом как для мелких складов, так и для крупных логистических центров, где важен каждый метр. Незаменимо будет и для объектов, где повышены требования к температурному режиму или невозможно организовать перпендикулярную парковку к зданию.



Больше информацииМеньше информацииarrow-right-blue
Конструкция перегрузочных тамбуров DHOUSL

  1. Доборные элементы
  2. Стена
  3. Опоры
  4. Крыша
  5. Ферма

Внешний вид перегрузочных тамбуров DHOUSL
  • Цвет каркаса и фермы
  • Цвет стен
RAL 5005 синий RAL 5005 синий
RAL 9005 черный RAL 9005 черный
RAL 9003 белый RAL 9003 белый
RAL 5005 синий RAL 5005 синий
RAL 7004 серый RAL 7004 серый
RAL 3000 красный RAL 3000 красный
Характеристики перегрузочных тамбуров DHOUSL
  • Технические
  • Размеры
  • Упаковка
Параметр Значение Примечание
Максимальная высота, м 4,961
Минимальная высота, м 4,73
Максимальная длина, м 4,950
Минимальная длина, м 2,03
Ширина, мм 3,44
Снеговая нагрузка, кг/м² 100
Цвет RAL 9005 (черный), RAL 5005 (синий) стандартные цвета фермы и каркаса, любой другой цвет (опционально)
Цвет RAL 9003 (белый), RAL 5005 (синий), RAL 7004 (серый), RAL 3000 (красный) стандартные цвета стен, любой другой цвет (опционально)
Параметр Показатель
Ширина конструкции, м 3,440
Высота конструкции, м 4,561–5,161
Длина конструкции, м 2,03–4,95
Упаковка в картон Характеристики упаковки
Длина, мм тумбы (зависит от длины ур. платформы) — 2 000, 2 300, 2 500;
опоры — 3 400;
треугольник — 3 400;
треугольник 2 — 3 400;
каркас — 4 260 (мах);
доборные элементы — 2 500;
стены — 3 805 (мах);
крыша — 5 658 (мах)
Ширина, мм тумбы (зависит от ширины ур. платформы) — 685, 785;
опоры — 300;
треугольник — 3 400;
треугольник 2 — 3 400;
каркас — 500 (мах);
доборные элементы — 200;
стены — 1 100;
крыша — 1 100
Высота, мм тумбы — 600;
опоры — 550;
треугольник — 200;
треугольник 2 — 200;
каркас — 500 (мах);
доборные элементы — 200;
стены — 150;
крыша — 150
Состав тумбы, опоры, треугольник и треугольник 2, каркас, доборные элементы, стены, крыша, коробка с комплектацией
Комплектация перегрузочных тамбуров DHOUSL
  • Базовая
  • Дополнительная
Стены и крыша
Материал изготовления стен - профилированный лист С20, крыши - С44.

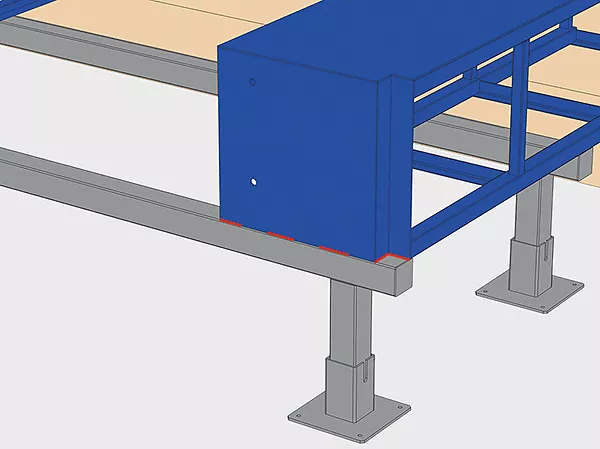

Выступ пандуса

Исполнение в плотную к зданию - 0 мм.

Бампер
Исполнение по любой тип бампера

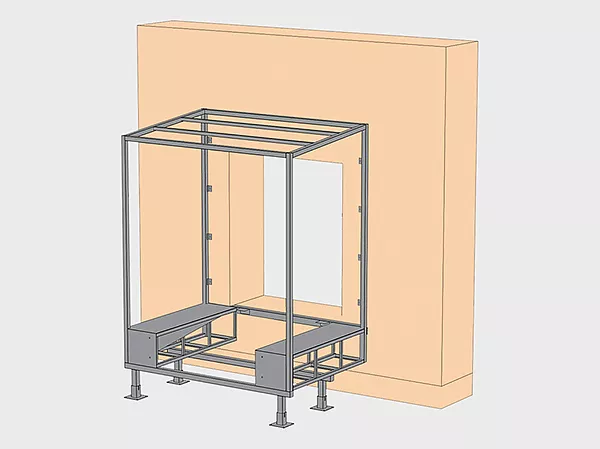

Без стен и крыши
Исполнение без крыши и стен
Пандус
Исполнение для зданий, где пандус выступает относительно стены здания на 1—500 миллиметров.
Резиновый бампер 250 × 250 × 100 мм
Резиновый бампер стандартный (BR250×250×100). Метод установки и размеры описаны в главе «Документация». Данная конструкция предназначена для осуществления безопасного подъезда транспортных средств с целью предотвращения механических повреждений стен.
Базовый резиновый бампер 450 × 250 × 100 мм
Базовый резиновый бампер 450 × 250 × 100 мм (BR450×250×100). Исключает механические повреждения стен при подъезде транспорта в плотную к зданию. Используется при кузове, который выше пандуса.
Резиновый бампер консольного типа 510 × 250 × 330 мм
Консольный резиновый бампер (BRC510×250×330). Конструкция предназначена для безопасного подъезда автотранспорта с целью предотвращения механических повреждений стен. С установочными размерами можно ознакомиться в главе «Документация». Используется в том случае, когда кузов автотранспортного средства располагается выше края пандуса.
Резиновый подвижный бампер 610 × 250 × 175 мм
Резиновый подвижный бампер 610 × 250 × 175 мм (BRM610×250×175). Модель сделана на базе другого бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Подвижность элемента делает его более устойчивым к износам. Во время погрузочно-разгрузочных работ он следует за движениями грузовой машины вверх и вниз соответственно.
Резиновый подвижный бампер 600 × 364 × 110 мм

Резиновый бампер подвижный (BRM600×364×110). Подвижная конструкция повышает износоустойчивость изделия. В момент процесса погрузки-разгрузки устройство следует за направлением движения грузовой автомашины. Данная модель может быть установлена только на платформы с выдвижной панелью, длиной до 100 сантиметров.

Бампер со стальной рабочей накладкой 465 × 250 × 165 мм

Бампер со стальной накладкой (BRSP (16)465×250×165). Со всеми установочными размерами можно ознакомиться в подразделе «Документация». Устройство включает в себя две составные части:

•        амортизирующий наполнитель (бампер резиновый);

•        стальную пластину, которая защищает конструкцию с внешней стороны.

Бампер со стальной рабочей накладкой и датчиком парковки 465 × 250 × 165 мм
Бампер со стальной рабочей накладкой 465 × 250 × 165 мм (BRSP(16)465×250×165S) толщиной 16 мм и датчиком парковки. Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Конструкция состоит из трех частей:
  1. Амортизирующего наполнителя (резинового бампера)
  2. Стальной пластины, защищающей бампер с внешней стороны
  3. Датчика парковки, который отвечает за безопасную стыковку грузового автомобиля и используется в системе только с парковочным радаром
Бампер с демпферной вставкой 500 × 255 × 205 мм

Бампером резиновым (BS500×255×205). Имеет в своей конструкции демпферную ставку. Изделие является гибридной конструкцией, включающей в себя преимущества двух предыдущих моделей: подвижного типа и с металлической вставкой. Устройство состоит из нескольких основных частей:

•        Держателя;

•        вставки демпферной на основе резиновой крошки;

•        прочной стальной крышки (передвигается вслед за кузовом автотранспортного средства).

Данный вид бампера может использоваться только совместно с платформами уравнительными, имеющими выдвижную аппарель длиной один метр.

Бампер с демпферной вставкой 800 × 255 × 205 мм
Бампером резиновым (BS800×255×205). Сборная конструкция, которая объединяет в себе преимущества двух моделей: подвижного типа и с металлической вставкой. Устройство состоит из нескольких основных частей:

•        Держателя;

•        вставки демпферной на основе резиновой крошки;

•        прочной стальной крышки (передвигается вслед за кузовом автотранспортного средства).

Данный вид бампера может использоваться только совместно с платформами уравнительными, имеющими выдвижную аппарель длиной один метр.

Со всеми установочными размерами можно ознакомиться в главе «Документация» технического паспорта изделия.

Светодиодный светильник с кронштейном
Светильник, светодиодный на кронштейне. Предназначен для дополнительного освещения пространства дока.
Монтаж перегрузочных тамбуров DHOUSL
  • Способы монтажа
  • Конструктивные решения

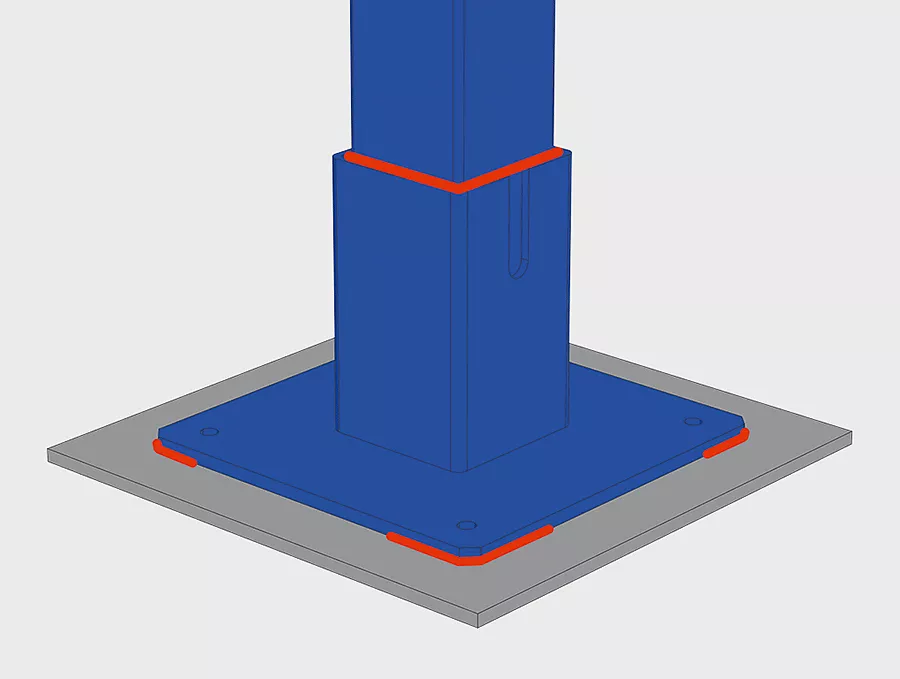

На закладные элементы (металлические пластины).

Устанавливается на заранее подготовленные закладные элементы 400х400 мм.;

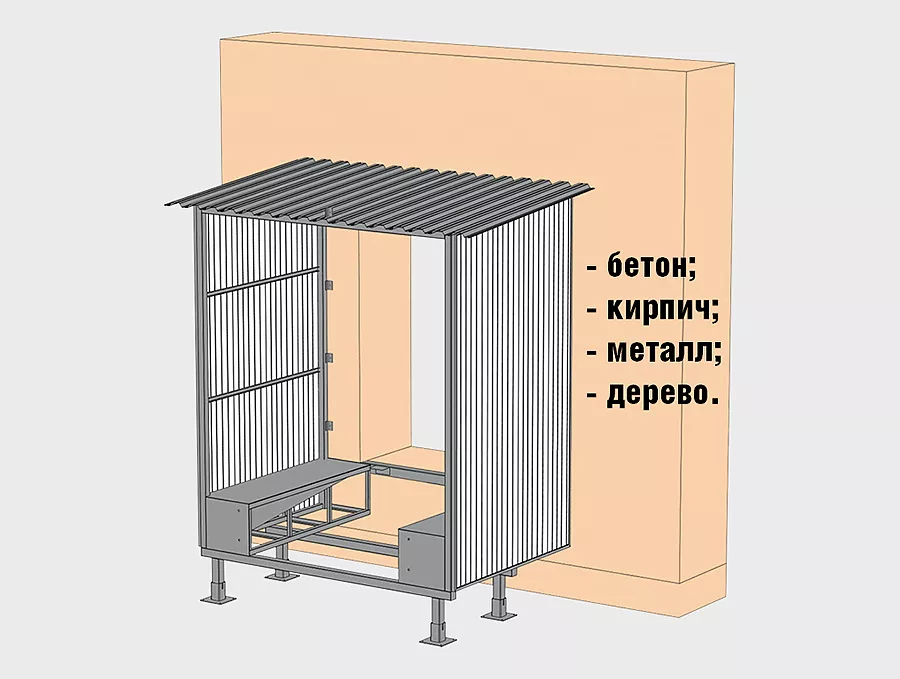

На стены.

Подойдут стены, выполненные из кирпича, бетона, сэндвич-панелей, толщина которых 50-200 мм либо дерева.

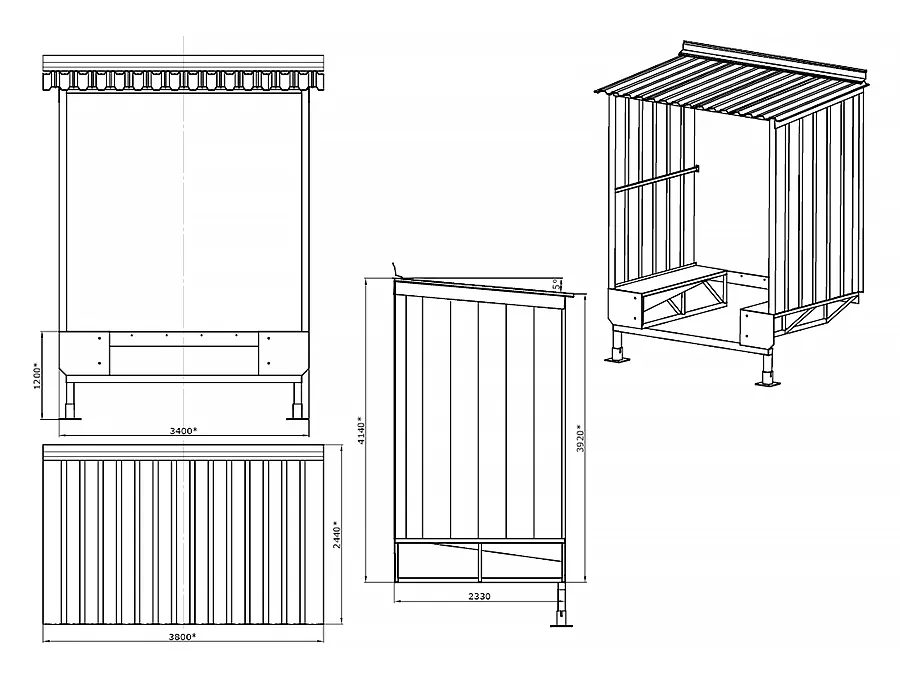

Модель тамбура DHOUSL 90. Тамбур перегрузочный прямой (90°) легкой серии под уравнительную платформу с поворотной аппарелью встроенного типа.

Усл. обозначение,
наименование параметра
Расчетная формула
A°. Угол примыкания к зданию склада 90°
Hd, мм Ширина герметизатора 3 400
Bd, мм Высота герметизатора 3 400
Hf, мм Высота пандуса 900–1 400
(1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) 2 000, 2 300, 2 500
Bh, мм Ширина уравнительной платформы 1 800 или 2 000
Hh, мм Высота уравнительной платформы 600

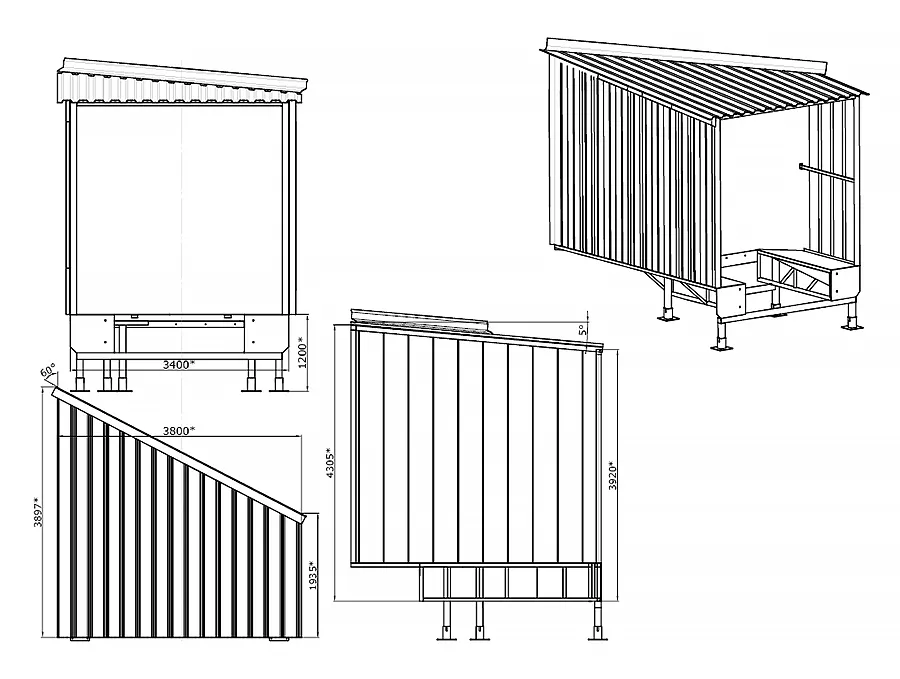

Модель тамбура DHOUSL 60. Тамбур перегрузочный косой (60°) легкой серии под уравнительную платформу с поворотной аппарелью встроенного типа.

Усл. обозначение,
наименование параметра
Расчетная формула
A°. Угол примыкания к зданию склада 60°;
исполнение 1 — повернут вправо,
исполнение 2 — повернут влево
(вид изнутри здания на улицу)
Hd, мм Ширина герметизатора 3 400
Bd, мм Высота герметизатора 3 400
Hf, мм Высота пандуса 900–1 400
(1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) 2 000, 2 300, 2 500
Bh, мм Ширина уравнительной платформы 1 800, 2 000
Hh, мм Высота уравнительной платформы 600

Модель тамбура DHOUSL 45. Тамбур перегрузочный косой (45°) легкой серии под уравнительную платформу с поворотной аппарелью встроенного типа.

Усл. обозначение,
наименование параметра
Расчетная формула
A°. Угол примыкания к зданию склада 45°;
исполнение 1 — повернут вправо,
исполнение 2 — повернут влево
(вид изнутри здания на улицу)
Hd, мм Ширина герметизатора 3 400
Bd, мм Высота герметизатора 3 400
Hf, мм Высота пандуса 900–1 400
(1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) 2 000, 2 300, 2 500
Bh, мм Ширина уравнительной платформы 1 800, 2 000
Hh, мм Высота уравнительной платформы 600

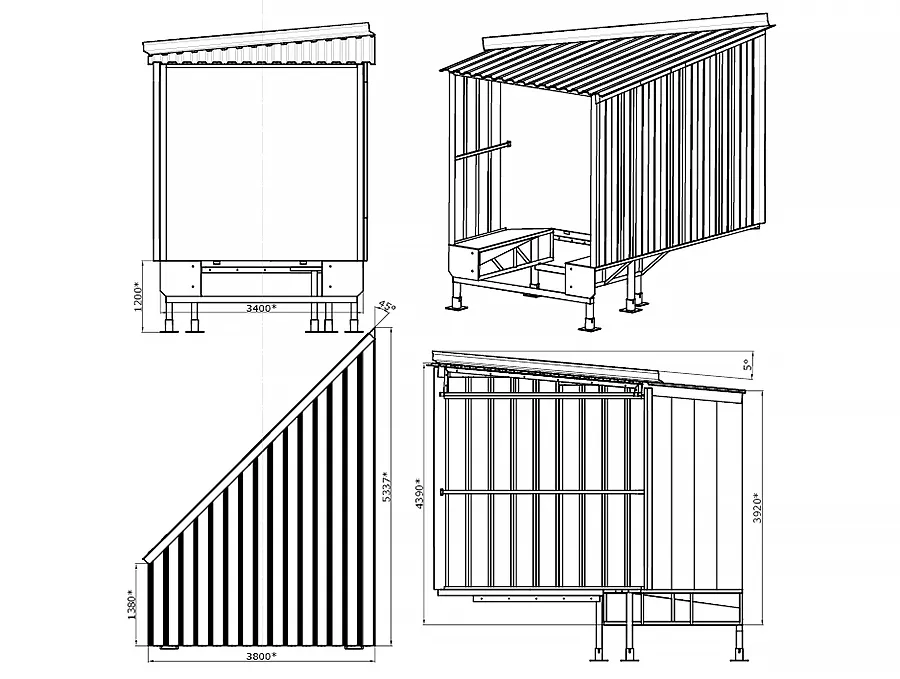

Модель тамбура DHOUSL 30. Тамбур перегрузочный косой (30°) легкой серии под уравнительную платформу с поворотной аппарелью встроенного типа.

Усл. обозначение,
наименование параметра
Расчетная формула
A°. Угол примыкания к зданию склада 30°;
исполнение 1 — повернут вправо,
исполнение 2 — повернут влево
(вид изнутри здания на улицу)
Hd, мм Ширина герметизатора 3 400
Bd, мм Высота герметизатора 3 400
Hf, мм Высота пандуса 900–1 400
(1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) 2 000, 2 300, 2 500
Bh, мм Ширина уравнительной платформы 1 800, 2 000
Hh, мм Высота уравнительной платформы 600
Условия эксплуатации перегрузочных тамбуров DHOUSL
  • необходимо периодически осуществлять осмотр на возможные повреждения и проводить обслуживание, чтобы сохранить долгий срок службы и надежную бесперебойную работу;
  • держать в чистоте тамбур, герметизатор, уравнительную платформу и территорию места стыковки, чтобы правильно позиционировать транспорт;
  • следить за скоростью парковки - не более 1 км/ч;
  • исключить вероятность наезда на тумбы тамбура. Транспорт должен двигаться только по крышке уравнительной платформы и треугольникам тамбура;
  • периодически осуществлять осмотр бамперов, которые установлены на тамбуре. Их толщина должна быть более 50 мм. В противном случае, необходимо приостановить работу тамбура и заменить бампер.
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Для чего применяются перегрузочные тамбуры?
arrow
Благодаря тому, что перегрузочные тамбуры вынесены за пределы здания, их использование позволяет сохранять микроклимат и экономить пространство складских помещений, а также защищать груз от климатических факторов. Они незаменимы в местах, где необходимо максимально задействовать складские площади, где предъявляются повышенные требования к температурному режиму, а также там, где невозможна парковка грузовых автомобилей перпендикулярно зданию.
Какой тамбур лучше выбрать?
arrow
Выбор типа перегрузочного тамбура зависит от условий, в которых будут проводиться перегрузочные работы, а также от типа дополнительной установки уравнительной платформы и типа материала стен тамбура. Более подробно читайте в статье.
На сколько надежны перегрузочные тамбуры?
arrow
Проем может быть абсолютно любого размера, т.к. ворота изготавливаются по вашему индивидуальному размеру.
Из каких материалов могут быть изготовлены стены тамбура?
arrow
Стены могут быть изготовлены из сэндвич-панелей (энергоэффективное решение) и из профлиста (экономичное решение).
Можно ли использовать перегрузочные тамбуры в отрицательных температурах?
arrow
Да, можно. Перегрузочное оборудование DoorHan работает при отрицательных температурах: вплоть до -20 °C.
