Противопожарные секционные ворота

Готовые решения

  • Противопожарные секционные ворота
Противопожарные секционные ворота 2200х2400 на склад
Противопожарные секционные ворота 2200х2400 на склад
белый RAL 9003, ISD FP, ручное, секционные
Цена:
182 659 руб.
164 393.10 руб.
Заказать
Противопожарные секционные ворота Дорхан размера 2100х2200
Противопожарные секционные ворота Дорхан размера 2100х2200
белый RAL 9003, ISD FP, ручное, секционные
Цена:
136 224 руб.
122 601.60 руб.
Заказать
Противопожарные секционные ворота Дорхан размера 2500х2200
Противопожарные секционные ворота Дорхан размера 2500х2200
желтый RAL 1003, ISD FP, ручное, секционные
Цена:
171 193 руб.
154 073.70 руб.
Заказать
Противопожарные секционные ворота Doorhan в торговый комплекс
Противопожарные секционные ворота Doorhan в торговый комплекс
серый RAL 7004 , ручное, подвесные откатные
Цена:
197 139 руб.
177 425.10 руб.
Заказать
Противопожарные секционные ворота Doorhan в промышленное помещение
Противопожарные секционные ворота Doorhan в промышленное помещение
серый RAL 7004 , ручное, подвесные откатные
Цена:
197 171 руб.
177 453.90 руб.
Заказать
Противопожарные секционные ворота Дорхан белые
Противопожарные секционные ворота Дорхан белые
белый RAL 9003, ISD FP, ручное, секционные
Цена:
193 546 руб.
174 191.40 руб.
Заказать
Секционные противопожарные ворота Doorhan ISD FP
Секционные противопожарные ворота Doorhan ISD FP
белый RAL 9003, ISD FP, ручное, секционные
Цена:
186 802 руб.
168 121.80 руб.
Заказать

Надежная конструкция, которая обеспечивает защиту от распространения огня, предоставляя дополнительные минуты для организации спокойной эвакуации людей и личных вещей. Заказать изделие можно в Дубне.  Полностью соответствует классам огнестойкости EI60.

Благодаря наполнителю из минеральной ваты, установке специальных профилей и терморасширяющейся ленты, ворота обладают повышенной огнестойкостью. А лента, расширяющаяся под воздействием повышенных температур, надежно герметизируем проемы.

Технология открытия дверей вверх обеспечивает экономию пространства в помещении. Размер притолоки роли не играет, за счет большого модельного ряда.

В конструкцию ворот входят механизмы, призванные защищать устройство от разрыва троса либо обрыва пружины, что делает эксплуатацию изделия безопасной.

У нас собственное производство, позволяющее создавать нестандартные конструкции, требующиеся на специфические производства и места установки.

Секционные ворота менее тяжелые по сравнению “собратьями”. Они имеют более проработанную тепло- и шумоизоляцию, защиту от несанкционированного проникновения.

Наши противопожарные секционные ворота полностью соответствуют всем нормам и стандартам качества. К изделию прилагаются соответствующие документы и протоколы. Для автоматизации работы можно установить специальный электропривод, который в случае сигнала пожарной сигнализации переводит ворота в режим “Закрыто”.



Больше информацииМеньше информацииarrow-right-blue

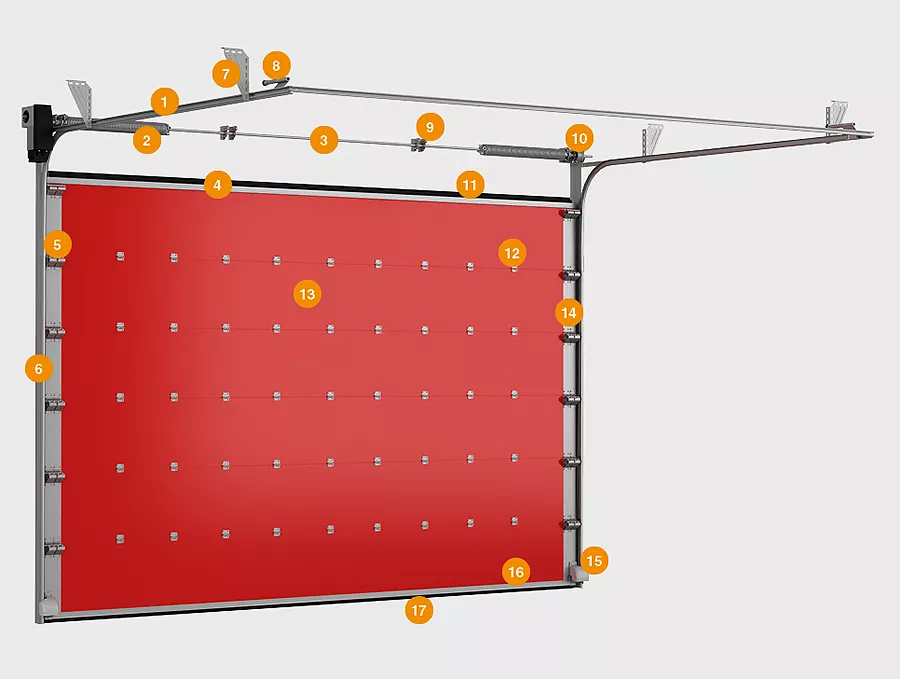

Конструкция противопожарных секционных ворот

  1. Направляющая для полотна ворот
  2. Торсионный механизм
  3. Вал
  4. Верхний профиль
  5. Боковая опора с роликом
  6. Угловые стойки
  7. Кронштейн крепления горизонтальных направляющих к потолку
  8. Амортизатор
  9. Устройство защиты от обрыва пружины
  10. Барабан
  11. Верхний уплотнитель
  12. Петля
  13. Полотно ворот из сэндвич-панелей
  14. Боковая крышка
  15. Кронштейн с устройством защиты от обрыва троса
  16. Нижний профиль
  17. Нижний уплотнитель

Внешний вид противопожарных секционных ворот
  • Цвета
  • Поверхности
RAL 9002 серо-белый RAL 9002 серо-белый
RAL 8014 коричневый RAL 8014 коричневый
RAL 9003 белый RAL 9003 белый
RAL 5005 синий RAL 5005 синий
RAL 6005 зеленый RAL 6005 зеленый
RAL 3005 бордовый RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый) RAL 9006 серебристый (бело-алюминиевый)
RAL 1014 бежевый RAL 1014 бежевый
RAL 7004 серый RAL 7004 серый
RAL 3000 красный RAL 3000 красный
RAL 7016 антрацит RAL 7016 антрацит
Нестандартный цвет по карте RAL Нестандартный цвет по карте RAL
Stucco (Стукко) Stucco (Стукко)
Характеристики противопожарных секционных ворот
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение
Предел огнестойкости, мин не менее 60
Приведенное сопротивление теплопередаче, м² * °С/Вт не менее 0,4–0,8
Ресурс, циклов 20 000
Звукоизоляция, дБ, класс (ГОСТ 31174) до 20
Вес полотна, кг/м² 22
Усилие ручного открывания и закрывания, Н, не более не более 300
Параметр Показатель
Ширина проема, мм от 2 000 до 6 000 *
Высота проема, мм от 2 000 до 6 000 *
Притолока, мм от 650
Пристенки, мм от 300
Глубина помещения, мм высота проема + 700
  * Размеры от 5 000 мм по ширине и высоте требуют дополнительного согласования с конструктором.
Высота
Ширина



































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































  • 2000
  • 2100
  • 2200
  • 2300
  • 2400
  • 2500
  • 2600
  • 2700
  • 2800
  • 2900
  • 3000
  • 3100
  • 3200
  • 3300
  • 3400
  • 3500
  • 3600
  • 3700
  • 3800
  • 3900
  • 4000
  • 4100
  • 4200
  • 4300
  • 4400
  • 4500
  • 4600
  • 4700
  • 4800
  • 4900
  • 5000
  • 5100
  • 5200
  • 5300
  • 5400
  • 5500
  • 5600
  • 5700
  • 5800
  • 5900
  • 6000
  • 6500
Упаковка в картон Характеристики упаковки
Описание упаковка направляющих ворот представляет собой 2 слоя картона, обернутого с перехлестом не менее 100 мм на стыке листов картона; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Состав картон пятислойный, стретч-пленка, скотч с логотипом
Длина, мм от 2 000 до 6 000
Упаковка в пузырчатую пленку Характеристики упаковки
Описание панели ворот складывают вместе, при этом между панелями прокладывают пенопластовые блоки толщиной 50 мм, по торцам панелей устанавливают пенопластовые блоки толщиной 80 мм для защиты от возможных ударов при транспортировании, фиксируют их скотчем; обматывают панели воздушно-пузырчатой пленкой по всей длине; по торцам панелей пленку загибают по схеме «конверт», стыки заклеивают скотчем
Длина, мм от 2 000 до 6 000
Ширина, мм 590
Высота, мм от 300 до 500
Количество в упаковке от 3 до 5
Упаковка в дерево Характеристики упаковки
Описание собирают поддон из деревянных брусков при помощи универсальных шурупов по дереву с потайной головкой; шаг поперечных брусков должен равняться 1500 мм; укладывают на собранный поддон пенопластовые блоки толщиной 25–50 мм
Длина, мм 2 000
Ширина, мм 1 100
Высота, мм подбирается по месту
Комплектация противопожарных секционных ворот
  • Базовая
  • Дополнительная

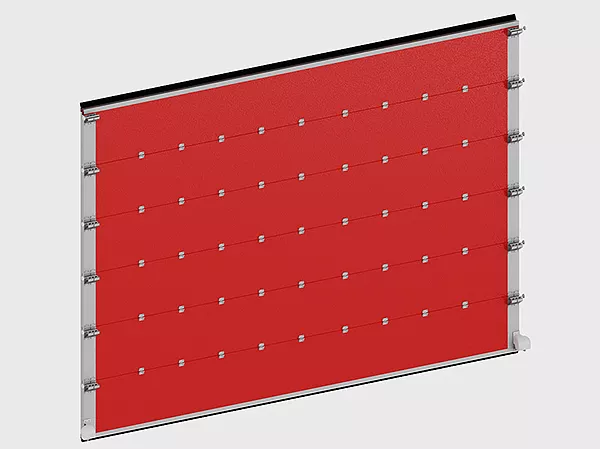

Щит ворот
Щит ворот, состоящий из стальных сэндвич-панелей, толщина которых 60 миллиметров.
Торсионные пружины
Окрашенные торсионные пружины.

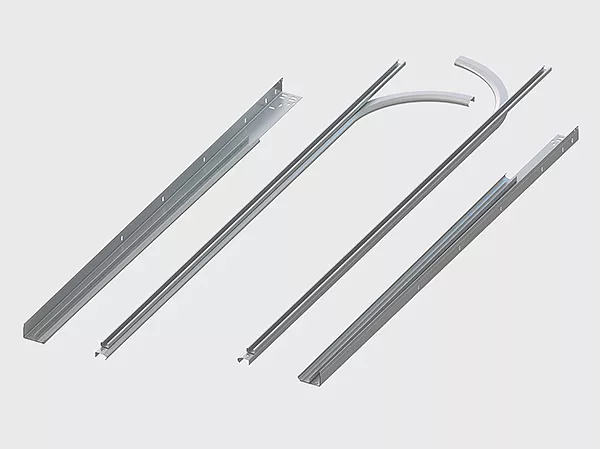

Боковые направляющие
Боковые направляющие.

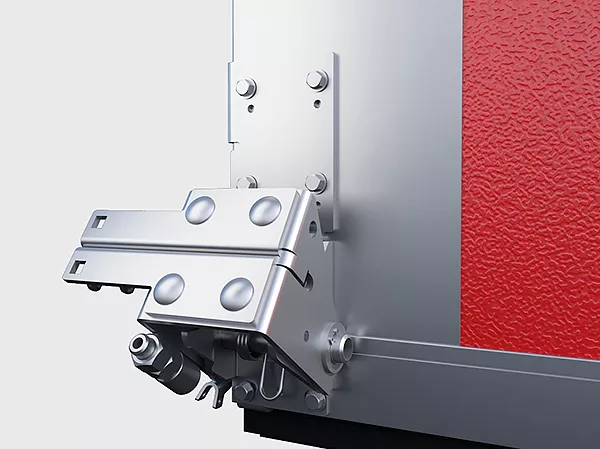

Устройство защиты от обрыва троса
Устройство защиты от обрыва троса.

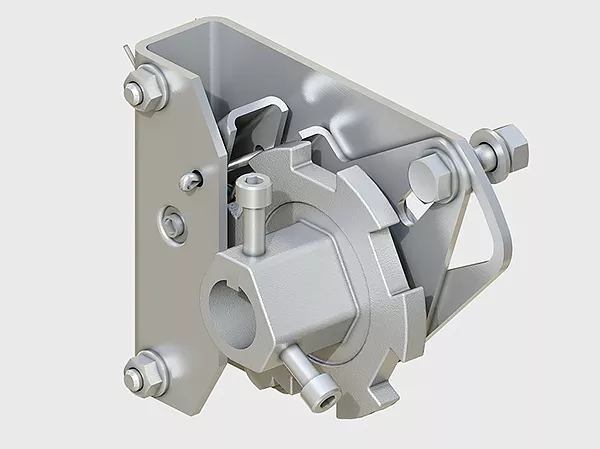

Устройство защиты от разрыва пружины
Устройство защиты от разрыва пружины.
Крепежные элементы
Крепежные элементы для установки конструкции.
Амортизаторы
Амортизаторы.
Внешний двухканальный приемник
Внешний двухканальный приемник 433 МГц (DHRE-2).
Фотоэлементы
Фотоэлементы PHOTOCELL-N.
Сигнальная лампа
Сигнальная лампа со встроенной антенной LAMP.
4-канальный пульт
4-канальный пульт 433 МГц (Transmitter 4).
Ключ-кнопка
Ключ-кнопка для управления воротами.
Модуль для управления
Модуль для управления конструкцией с помощью смартфона.
Монтаж противопожарных секционных ворот
  • Подготовка объекта
  • Способы монтажа
  • Основные размеры
  • Конструктивные решения

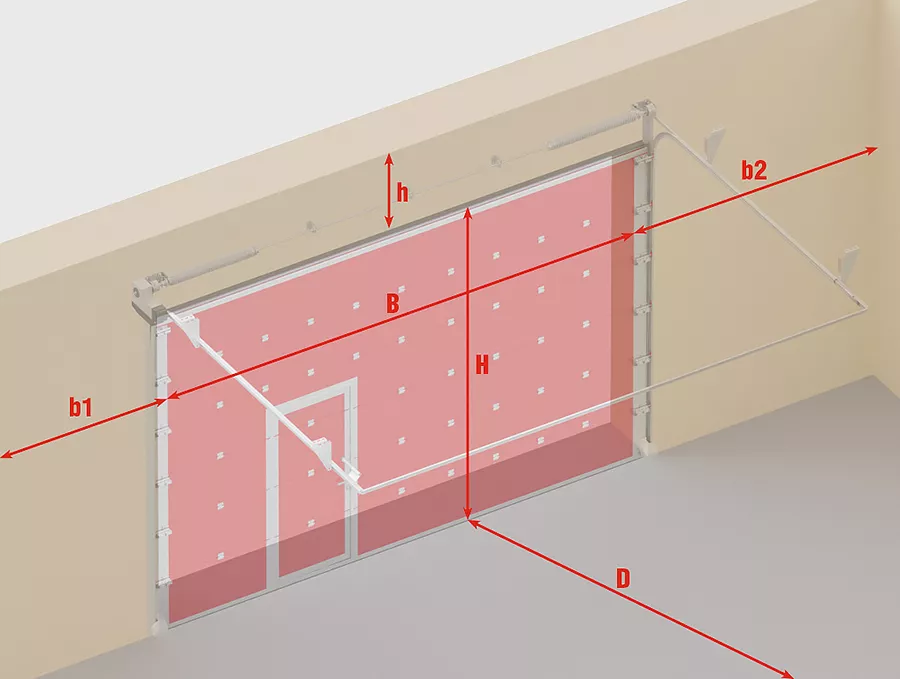

Перед началом монтажа необходимо произвести правильные замеры, которые производятся в 3 точках, чтобы обеспечить точность.

•    max высота проема (H);

•    max высота проема (B);

•    притолока (h);

•    min расстояние между краями проема до ближайшего препятствия (b1, b2);

•    расстояние от края проема до внутренней стены (D).

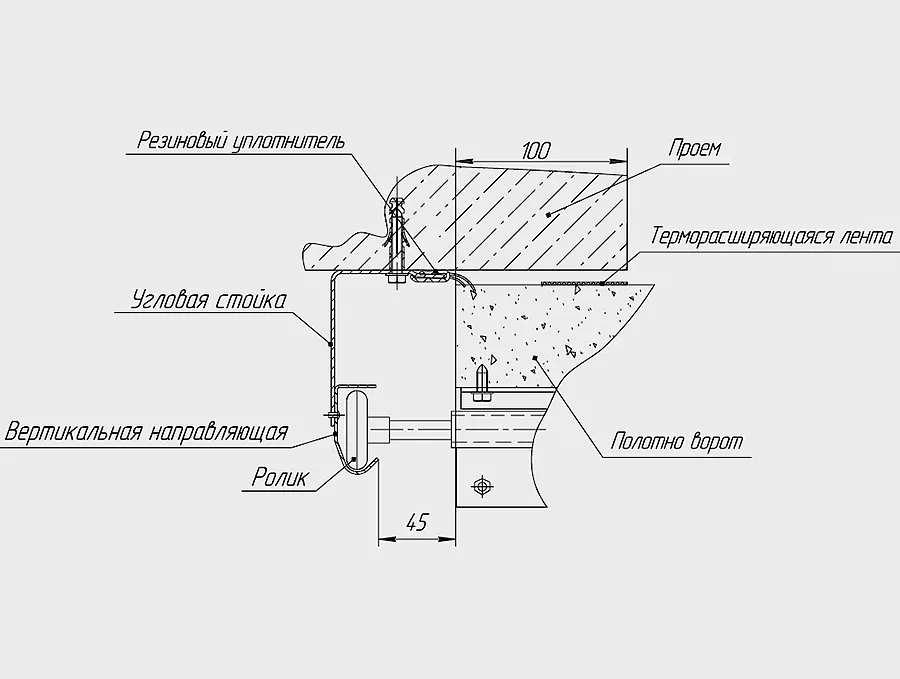

Накладной монтаж

Направляющие монтируются на пристенки и притолоку с внутренней стороны.

Основные размеры секционных противопожарных ворот.

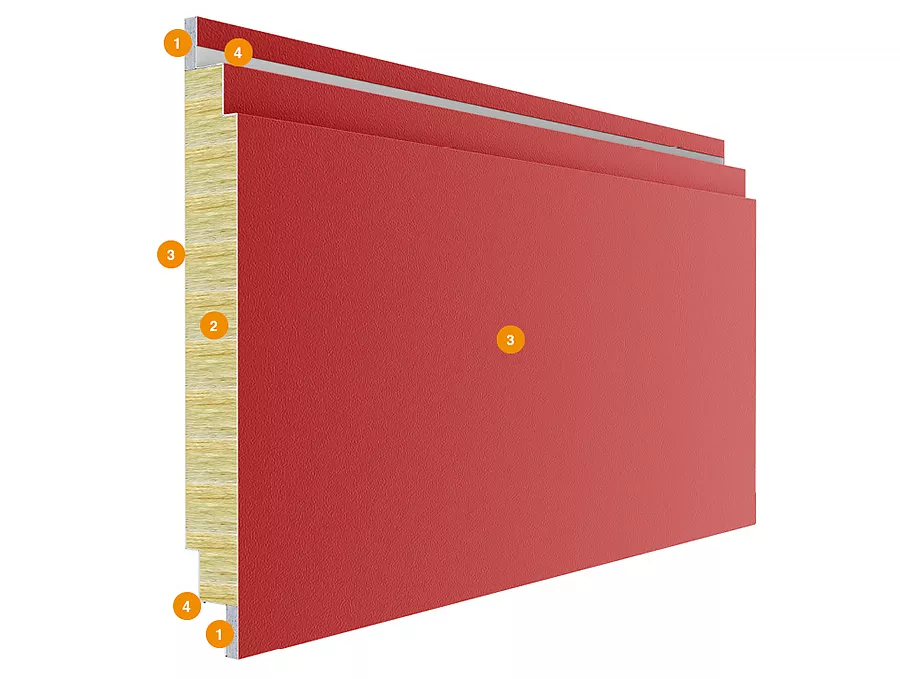

Панели противопожарных секционных ворот состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающим профилем. Они обладают повышенными жароустойчивыми и огнеупорными свойствами, также устойчивы к широкому спектру химикатов, масел и растворителей, а полимерные покрытия внешних поверхностей делают их невосприимчивыми к коррозионному воздействию окружающей среды.

Конструкция панели:

  1. Гипсокартон
  2. Минераловатная прослойка плотностью 130 кг/м³
  3. Стальной лист толщиной 0,5 мм
  4. Усиливающий профиль под петли (предотвращает разбалтывание петель и повышает взломоустойчивость)

Высокий подъем, вал снизу

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки h ≥ 1 650
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема 1 330 ≤ HL ≤ h − 150
A, мм Высота угловой стойки H + HL
Ab, мм Высота оси вала и барабана H−+ 400...600 + 280 (монтаж на трубе);
H + 1 203 (октагональный вал)
A1, мм Высота вертикальной направляющей A − 580
A2, мм Высота горизонтальной направляющей A − 53
E, мм Длина горизонтальных направляющих H − НL + 470...900
B1, мм Координата промежуточной точки крепления направляющих к потолку E / 2
S, мм Минимальное боковое пространство 300
Q, мм Зона расположения привода на вал 450

Высокий подъем

Усл. обозначение,
Наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки h ≥ 750
HL, мм Расстояние от уровня горизонтальных направляющих до проема h − 370
A, мм Высота угловой стойки H + HL
Ab, мм Высота оси вала и барабана A + 86 / 97
A1, мм Высота вертикальной направляющей A − 580
A2, мм Высота горизонтальной направляющей A − 53
E, мм Длина горизонтальных направляющих H − НL + 470...900
B1, мм Координата промежуточной точки крепления направляющих к потолку E / 2
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 300
Q, мм Зона расположения привода на вал 450

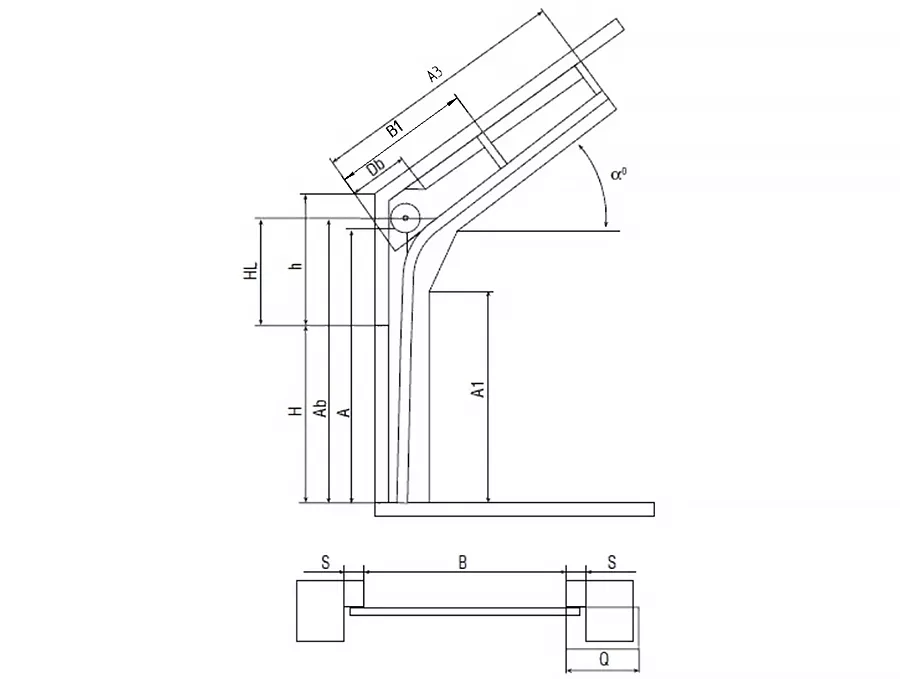

Наклонный высокий подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки 700
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема 330
A, мм Высота угловой стойки H + HL + 15...749
Ab, мм Высота оси вала и барабана ≤ А + 86/97
A1, мм Высота вертикальной направляющей Н + HL − 330...580
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал) зависит от угла α°
B1, мм Координата промежуточной точки крепления направляющих к потолку A3/2
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 300
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал 450

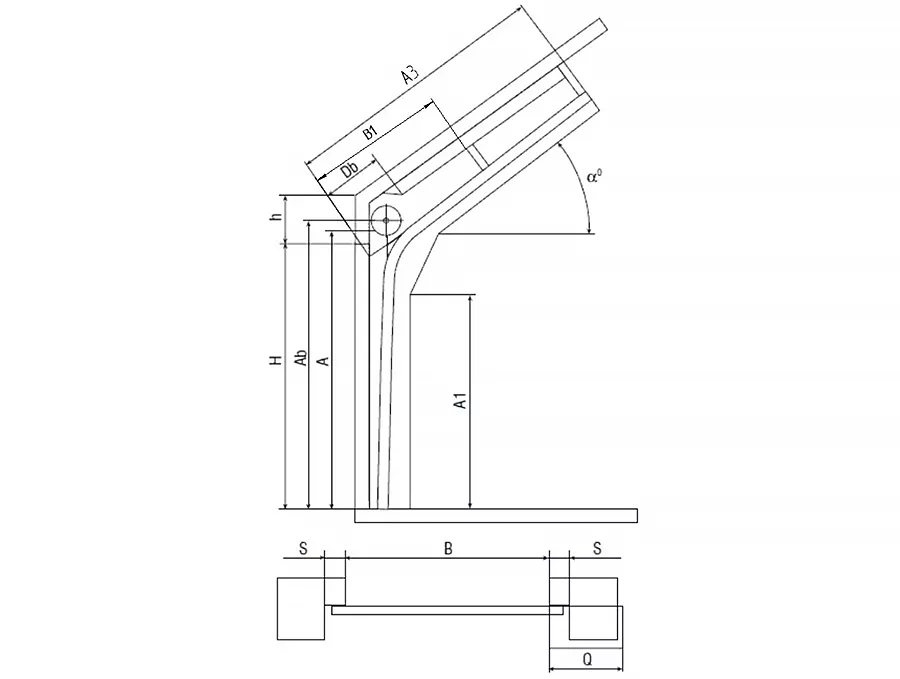

Стандартный наклонный подъем

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки h > 650
B, мм Ширина проема B
A, мм Высота угловой стойки H + 250...985
Ab, мм Высота оси вала и барабана А + 86/97
A1, мм Высота вертикальной направляющей Н − 445
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал) зависит от угла α°
B1, мм Координата промежуточной точки крепления направляющих к потолку A3/2
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 300
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)
Q, мм Зона расположения привода на вал 450

Стандартный подъем

Усл. обозначение,
Наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки h ≥ 650
B, мм Ширина проема B
A, мм Высота угловой стойки H + 425
Ab, мм Высота оси вала и барабана А + 166
A1, мм Высота вертикальной направляющей A − 580
A2, мм Высота горизонтальной направляющей A − 110
E, мм Длина горизонтальных направляющих H + 479
B1, мм Координата промежуточной точки крепления направляющих к потолку E / 2
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 300
Q, мм Зона расположения привода на вал 450

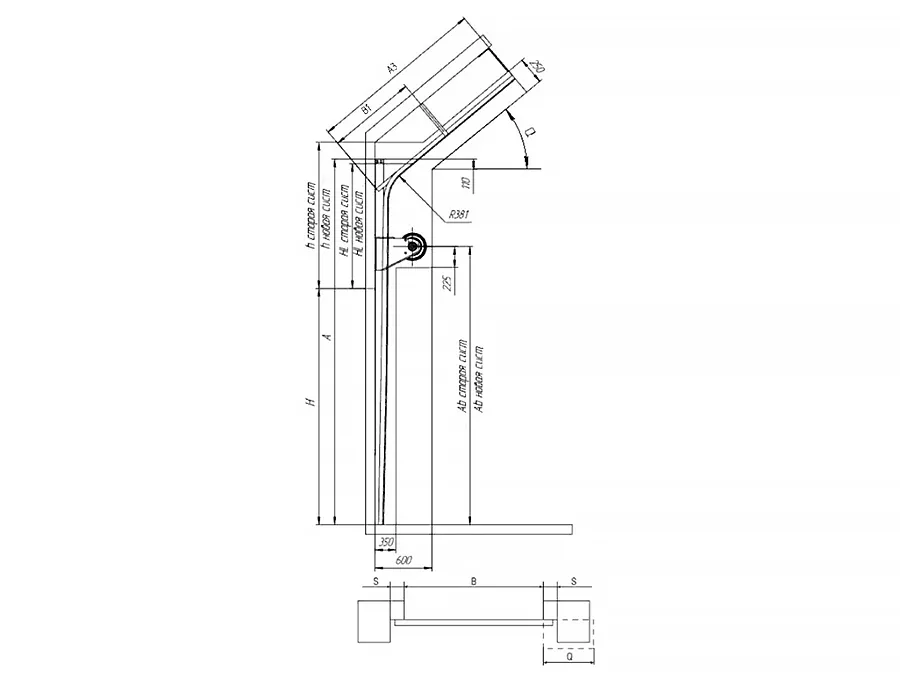

Высокий наклонный подъем вал снизу

Усл. обозначение,
Наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки h > 1 750 — старая система;
h > 2 440 — новая система
B, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных направляющих до проема HL ≥ 1 330 — старая система;
HL ≥ 2 020 — новая система
A, мм Высота угловой стойки H + HL + 235
Ab, мм Высота оси вала и барабана H + 680 — старая система;
H + 1 370 — новая система
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал) H + 800...1 000
B1, мм Координата промежуточной точки крепления направляющих к потолку A3/2
S, мм Минимальное боковое пространство 300
Q, мм Зона расположения привода на вал 450
α° Угол наклона направляющих к горизонтали 5...65 (кратен 5°)

Вертикальный подъем вал снизу

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки H + 350
B, мм Ширина проема B
A, мм Высота угловой стойки 2H + 200
Ab, мм Высота оси вала и барабана H + 400...600 + 280 (монтаж на трубе);
H + 1 203 (октагональный вал)
S, мм Минимальное боковое пространство 300
Q, мм Зона расположения привода на вал 450
Инструкции по противопожарным секционным воротам
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Чем противопожарная дверь отличается от ворот?
arrow
Противопожарная дверь и ворота отличаются своим предназначением и размером. Противопожарная дверь предназначена для предотвращения распространения огня и задымления между различными помещениями, обычно используется в зданиях. Ворота, с другой стороны, являются более крупными структурами и используются для ограждения и доступа к участкам, складам или другим пространствам.
Могут ли быть секционные ворота противопожарными?
arrow
Да, могут.
Чем противопожарная дверь отличается от обычной?
arrow
Противопожарные ворота прошли соответствующие испытания, которые подтвердили их способность противостоять распространению огня в течение определенного времени.
Какую степень защиты имеют противопожарные преграды?
arrow

EI 60 и EI 90.

Что обозначают классы EI?
arrow
Классы EI противопожарных ворот указывают на их уровень огнестойкости и способность предотвращать распространение огня.
Класс огнестойкости (E): Он обозначает способность ворот сопротивляться проникновению пламени и газовой температуры.
Класс газотечения (I): Этот класс обозначает способность ворот предотвращать передачу горячих газов и продуктов горения через их структуру.
Какие есть типы противопожарных ворот?
arrow
Откатные, распашные, секционные
Какие есть типы противопожарных дверей?
arrow
Одностворчатые и двустворчатые
Где нужны противопожарные ворота?
arrow
Противопожарные ворота нужны в промышленных зданиях, торговых центрах и магазинах, многоквартирных домах и отелях, а также на производственных предприятиях, чтобы предотвратить распространение огня и защитить людей и имущество.
Какие минимальные пристенки требуются для навешивания полотна распашных противопожарных ворот?
arrow
Для монтажа полотна распашных противопожарных ворот боковые расстояния не требуются, так как конструкция оснащена новыми разборными петлями.
Что такое терморасширяющая лента?
arrow
Терморасширяющая лента представляет собой клейкую основу с графитовой полосой, используемую для герметизации противопожарных ворот, дверей, перегородок, люков и клапанов. При возрастании температуры в помещении материал ленты расширяется, предотвращая проникновение огня и дыма через двери.
Какие технические характеристики следует учитывать при выборе противопожарных ворот?
arrow
При выборе противопожарных ворот необходимо учесть такие технические характеристики, как класс огнестойкости, время огнестойкости, соответствие стандартам и сертификатам, механизмы открытия и закрытия, автоматизация, системы предупреждения пожара и другие факторы. Для получения более подробной информации о критериях выбора рекомендуется обратиться к нашим специалистам.
Как часто необходимо проводить техническое обслуживание противопожарных ворот?
arrow
Рекомендуется проводить техническое обслуживание противопожарных ворот минимум один раз в год, в зависимости от использования, условий эксплуатации и требований безопасности. Более частое обслуживание может потребоваться при интенсивной нагрузке или агрессивных условиях.
Как долго противопожарные ворота способны остаться неповрежденными, если вокруг них происходит пожар?
arrow
Противопожарные ворота и двери способны оставаться неповрежденными в течение определенного времени, известного как классификация огнестойкости. Классификация огнестойкости определяется на основе времени, в течение которого конструкция ворот или двери может сопротивляться огню и предотвращать его проникновение.

Конкретное время огнестойкости может различаться в зависимости от типа и класса противопожарных ворот или дверей. Обычно они имеют классификацию, такую как "E30" или "EI60", где "E" обозначает огнестойкость (fire resistance) и "30" или "60" указывают на время в минутах, в течение которого конструкция будет оставаться неповрежденной.
Какие меры предпринимаются для защиты противопожарных ворот от коррозии?
arrow
Высокопрочное полотно типа «сэндвич» толщиной 60 мм и рама из оцинкованной холоднокатаной стали обладают высокой коррозионной стойкостью.
Какова стандартная гарантия на противопожарные ворота?
arrow
Покупателю предоставляется гарантия работоспособности холодильных распашных дверей производства концерна DoorHan сроком на 2 года для дилерских заказов с момента их приобретения.
Какие факторы могут влиять на длительность эксплуатации противопожарных ворот?
arrow
Противопожарные двери обычно имеют срок службы в промежутке от 10 до 15 лет. В случае пожара такие двери, как правило, требуют демонтажа и замены.
Любую дверь можно самому переделать в противопожарную?
arrow
Согласно нормам СНИП о противопожарной безопасности зданий, преграды, предназначенные для защиты от огня и дыма, должны проходить обязательную процедуру сертификации. При изготовлении они должны соответствовать установленным стандартам и пройти противопожарные испытания. В результате выдается сертификат о техническом соответствии.
Можно ли врезать калитку в секционные противопожарные ворота?
arrow
Да, можно
Возможно ли изготовить противопожарные секционные ворота с низким подъемом?
arrow
Нет, противопожарные секционные ворота с низким подъемом изготовить нельзя.
Персональное предложение
Свяжитесь с нами, и ваш личный менеджер из компании ТЕХНОГРАД будет сопровождать вас до дня установки,
а затем останется на связи для вопросов, связанных с гарантийным и постгарантийным обслуживанием.
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.
Заказать звонок
